Dashboard Übersicht ELPRO Cloud

Dieser Artikel erklärt die Funktionen des ELPRO Cloud Dashboards.

Last Updated: August 10, 2021

Table of Content
  1. Dashboard Übersicht
  2. Sensormenü
  3. Sensor unscharf
  4. LIBERO Gx Betriebszustände

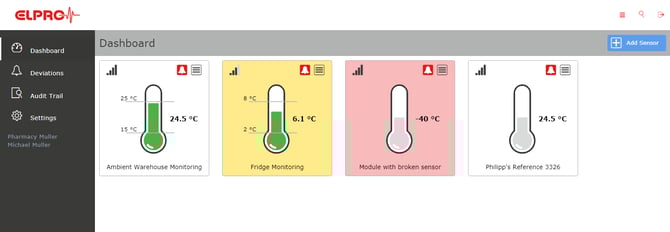

Das Dashboard bietet Ihnen einen guten Überblick über den Status aller Ihrer Sensoren. Jeder Sensor wird durch eine eigene Kachel dargestellt. Wenn Sie einen neuen Sensor hinzufügen möchten, folgen Sie bitte den Anleitungen in diesem Artikel.

Mit dem Update auf ELPRO Cloud V 2.0 finden Sie nun einen neuen Filter für "Sensorgruppen" in Ihrem Dashboard. Weitere Informationen dazu finden Sie im Kapitel Sensorgruppen.

Dashboard

Dashboard Übersicht

Für jeden Sensor sehen Sie in der Kachel

  • seinen aktuellen Wert
  • die konfigurierten Alarmgrenzen
  • den Namen des Sensors

Dashboard_Tile 01

  • Zudem wird der Alarmstatus des Sensors visualisiert. Die Hintergrundfarbe zeigt an, ob ein aktiver Alarm oder eine Warnung für den entsprechenden Sensor vorliegt:Dashboard_Background color

  • Farbige Symbole im oberen Teil zeigen an, ob für den entsprechenden Sensor unquittierte Alarme oder Warnungen vorliegen:Dashboard_Unacknowledged Alarms or Warnings-1

  • Wenn alle Alarme bzw. Warnungen quittiert wurden, es aber noch aktive Vorfälle gibt, wird dies durch die folgenden grauen Symbole angezeigt:Dashboard_Active Alarms or Warnings but all acknowledged

  • Durch Anklicken dieses Symbols  zzz_Icon_Menu  öffnen Sie das Sensormenü.

Sensormenü

Das Sensormenü kann über das Dashboard aufgerufen werden, indem Sie auf das Symbol in der oberen rechten Ecke der Kachel klicken, die den entsprechenden Sensor darstellt:

Dashboard_Sensor menu closed and open

Das Sensormenü bietet die folgenden, sensorbezogenen Funktionen:

  • Analyse: Öffnen Sie die Sensoranalyseansicht

  • Summary: Öffnen Sie die Zusammenfassung der Sensorkonfiguration
  • Deactivate alarming / Activate alarming: Alarmierung aus-/einschalten

  • Configuration: Öffnen Sie den Sensor-Konfigurationswizard

  • Replace sensor: Ersetzen Sie das Modul durch ein anderes, z.B. durch ein neu kalibriertes Sensormodul

  • Manage license: Öffnen Sie die Lizenzübersichtsseite

  • Delete: Löschen des Sensors mit allen Daten

Warum ist mein Sensor unscharf?

Ab dem ersten Tag, an dem die Lizenz ohne Erneuerung abläuft, werden die Messwerte dieses Sensors im Dashboard unscharf dargestellt und der Alarm wird deaktiviert (siehe Abbildung unten). Die Aufzeichnung wird jedoch fortgesetzt. Weitere Informationen zu Ihrer Lizenzverlängerung finden Sie auf dieser Seite.

blurred

Was sind die Betriebszustände von LIBERO Gx?

Für LIBERO Gx zeigt das Dashboard diese verschiedenen Gerätezustände an:

CONFIG PENDING: Das Gerät ist nicht mehr im Shelf Life und wartet auf seine Konfiguration.

START: Je nach Aktivierungsmodus schaltet das Gerät in den Modus DELAY oder TRANSIT.

DELAY: Gerät erfolgreich mit einer konfigurierten Startverzögerung konfiguriert.

TRANSIT: Gerät und Messung gestartet, Alarmierung aktiviert.

ARRIVED: Wenn Sie bei Geräten, die sich im Transit befinden, zum ersten Mal die "Stop"-Taste drücken, geht das Gerät in den ARRIVED Modus über. Das Run Sysmbol auf dem Display verschwindet. Das Gerät loggt und kommuniziert weiterhin (Intervall 2 Stunden) für 72 Stunden oder bis es gestoppt wird.

STOPPED: Nach dem zweiten Drücken der "Stop"-Taste wird das Gerät gestoppt. Im Stoppmodus zeichnet das Gerät keine Messdaten auf. Das Gerät kommuniziert 24 Stunden lang mit einem reduzierten Intervall (12 Stunden).

CONFIG ERROR: Konfiguration nicht erfolgreich übertragen.

Hier finden Sie weitere Informationen zu den Device States: LIBERO Gx Bedienungsanleitung.
